| เป็นบอร์ดทดลองที่นอกจากจะมี วงจรที่เพียบพร้อมกับการทดลองของวงจรดิจิตอลแล้ว ยังพิเศษตรงที่สามารถ Interface กับคอมพิวเตอร์ได้โดยผ่านพอร์ตขนาน | ||||||||||
|
Web master Email:Paiboon@central ติดต่อทาง ICQ ได้ที่ 57199708
|

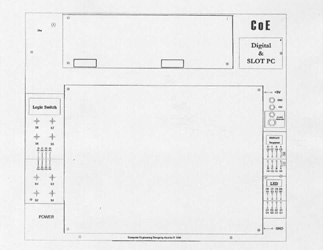

Board ทดลอง Digital & Interface บอร์ดทดลองวงจรร Digital และวงจรทั่วไป นี้มีอุปกรณ์ที่ต่อไว้บนบอร์ดครบถ้วนสำหรับการทดลองต่างๆ และที่สำคัญบอร์ดนี้สามารถที่จะต่ออินเทอร์เฟสกับเครื่องคอมพิวเตอร์ได้อีกด้วย บอร์ดทดลองระบบดิจิตอล และการอินเตอร์เฟส เป็นบอร์ดทดลองที่มีพื้นที่การต่อวงจรได้มากกว่าบอร์ดทดลองโดยทั่วไป มีวงจรที่ใช้ป้อนสัญญาน ระดับ TTL และแสดงผลได้ โดยไม่ต้องต่อวงจร Input และ Output เพิ่มเติม สัญญาณจากบอร์ด อยู่ในระดับ TTL ต่อใช้งานง่าย แค่เสียบสายต่อสายเชื่อม ณ จุดที่กำหนด ก็สามารถใช้งานได้อย่างเต็มประสิทธิภาพ และยังสามารถนำสัญญาณ ISA จากคอมพิวเตอร์มาใช้งานได้โดยต่อร่วมกับ Interface Card ลักษณะโดยทั่วไปดังรูป คุณสมบัติ 1. ใช้เป็นบอร์ด(Breadboard) สำหรับต่ออุปกรณ์เป็นวงจรต่างๆ มีขนาด 7" x 7.5" 2. มีวงจรส่วน Input และ Output สำหรับป้อนสัญญาณ และแสดงผล ในระดับ TTL อยู่ในตัวบอร์ด 3. สามารถเชื่อมต่อกับคอมิวเตอร์เพื่อดึงสัญญาณ ISA มาใช้งานได้โดยต่อร่วมกับ Interface Card 4. มีแหล่งจ่ายไฟในตัว และต่อไว้เรียบร้อยแล้ว ส่วนประกอบ ส่วนประกอบต่างๆ ดังรูป การทำงานของบอร์ดสามารถแบ่งได้เป็บบล็อคได้ดังรูปข้างล่าง 1. เบรดบอร์ด หรือ โปรโตบอร์ด ประกอบด้วยแผ่นพลาสติกมีช่องเป็นจุดๆ แต่ละจุดห่างกัน 100 mil จุดต่อทางแนวนอน (Row ) และ จุดต่อทางแนวตั้ง (Column) 1.1 จุดต่อในแนวตั้ง - จุดต่อในแนวตั้งทั้งหมด 384 คอลัมน์ ๆ ละ 5 ช่อง - ตำแหน่งที่ 1A1-60 สงวนไว้สำหรับ สัญญาณ ISA จาก Interface card - ตำแหน่งที่ 2C1-4,2H1-4 สงวนไว้สำหรับ จุดต่อของวงจร 7 Segment Display - ตำแหน่งที่ 2A61-64,2F61-64 สงวนไว้สำหรับ จุดต่อของวงจร Logic switch - ตำแหน่งที่ 3B1-4,3G1-4 สงวนไว้สำหรับ จุดต่อของวงจร LED Logic Monitor 1.2 จุดต่อในแนวนอน - จุดต่อในแนวนอนทั้งหมด 16 แถวๆ ละ 25 ช่อง - ตำแหน่งบนสุด เป็น VCC +5V - ตำแน่งล่างสุด เป็น GND จุดต่อส่วนที่แรเงาสีดำ เป็นส่วนที่ต่อใช้งานกับวงจรต่างๆ และส่วนที่เป็นสีเทา เป็นส่วนที่ว่างสำหรับต่ออุปกรณ์ลงไปได้ ลักษณะโดยทั่วไปและรายละเอียดต่างของเบรดบอร์ดดัง แสดงในรูปข้างล่าง 2. แผ่นวงจรที่ 1 ประกอบด้วยวงจรต่างๆ ดังนี้2.1 วงจร LED LOGIC MONITOR 2.2 16 DIPSWITCH 2.3 7 SEGMENT DISPLAY 2.4 DEBOUNCH SWITCH 3. แผ่นวงจรที่ 2 ประกอบด้วยวงจรต่างๆ ดังนี้ 2.1 POWER SUPPLY 2.2 CLOCK GENERATOR 2.3 LOGIC SWITCH 4. คอนเน็คเตอร์ 60 pin สำหรับต่อกับ Interface card |
