| หนึ่งในอุปกรณ์ที่ได้พัฒนาขึ้นเพื่อเป็นอุปกรณ์ที่สร้างขึ้นเพื่อใช้ในการเรียนการสอน วิชา Interface เป็นบอร์ดที่ได้รวมเอา อุปกรณ์ Input / Output ไว้บนบอร์ดเดียวกัน ถึง 12 ส่วน | ||||||||||
|
Web master Email:Paiboon@central ติดต่อทาง ICQ ได้ที่ 57199708
|

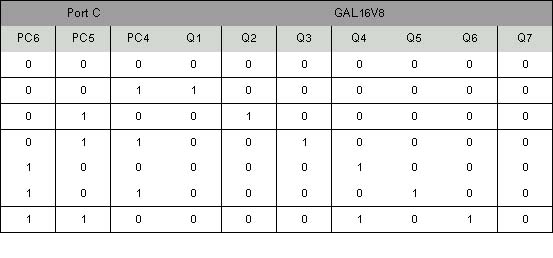

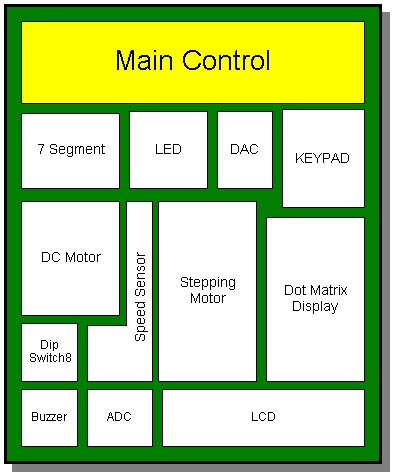

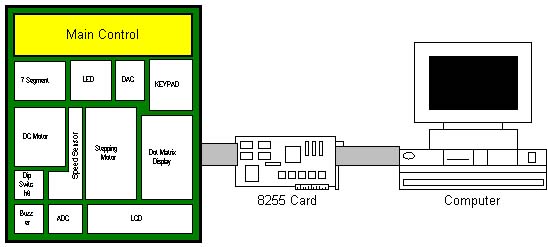

Board Interface To 8255 เป็นบอร์ดที่ใช้ในการทดลองการ interface กับอุปกรณ์ภายนอก ซึ่งมีทั้งอุปกรณ์อินพุท เอาท์พุท ถึง 12 ส่วน สามารถที่จะใช้ ในการพัฒนา การประยุกต์ทั้งทางด้าน Hardware และ Software โครงสร้างของบอร์ด Interface 12 set to 8255&MCS-51 บอร์ด Interface 12 set to 8255&MCS-51 เป็นบอร์ดสำหรับทดลองอุปกรณ์ต่างๆ ผ่านทาง 8255 การ์ด หรือบอร์ด MCS-51- 8255 การ์ดเป็นการ์ดซึ่งต่อจาก slot ISA ของเครื่องคอมพิวเตอร์ซึ่งจะโปรแกรมผ่านคอมพิวเตอร์โดยใช้ ภาษาซี หรือ แอสแซมบลี้ - MCS-51 เป็นบอร์ดซึ่งใช้ IC ตระกูล 51 เป็น CPU เขียนโปรแกรมแล้วอัดใส่ในตัว CPU ซึ่งใช้เบอร์ 89Cxx ในการเขียนโปรแกรมลงไป       การควบคุม port A จะสามารถควบคุมอุปกรณ์ได้ 4 ชนิด พร้อมกันได้ โดยจะส่งข้อมูลออกไปยังอุปกรณ์นบบอร์ดอย่างเดียวไม่รับข้อมูล port B สามารถรับและส่งข้อมูล หากต้องการส่งข้อมูลออกไปยังอุปกรณ์บนบอร์ด ก็จะสามารถรับข้อมูลเข้ามาได้ในขณะเดียวกัน หากต้องการรับข้อมูลเข้า ก็ไม่สามารถส่งข้อมูลออกทางพอร์ทนี้ได้ แต่หากเขียนโปรแกรมให้ผลัดกันทำงาน ให้รับและส่งข้อมูลก็สามารถทำได้ port C LSB จาก PC0-PC3 เป็นอินพุทซึ่งรับมาจาก Dipswitch และ MSB PC4-PC5 เป็นตัวควบคุมบอร์ด ให้ทำงานตามโปรแกรมที่รับมาจาก 8255 การ์ด หรือ บอร์ด MCS-51 การทำงานของวงจรควบคุมหลัก การทำงานของวงจร Port A ,Port B จะถูกควบคุมด้วย Port C โดยใช้ U3 IC GAL 16V8 เป็นตัวควบคุม สัญญาณ CLK ให้กับวงจรหลัก ซึ่งสามารถเขียนโปรแกรมลงไปได้ การควบคุมวงจรต่างๆ ให้ทำงานตามที่ผู้ใช้ต้องการ ต้องทำการส่งผ่านค่าทาง Port C โดย PC0-PC3 จะเป็นอินพุทสำหรับ ผ่าน S2( Dip Switch 4) ใช้ในการทำเป็นเมนู เช่น ต้องการให้วงจร LED ในบอร์ดทำงาน ก็เลื่อน S2 ที่ตำแหน่ง 1 ให้วงจร Stepping Motor ทำงานก็เลื่อน S2 ที่ตำแหน่งที่ 2 ซึ่งก็แล้วแต่การเขียนโปรแกรมนั้นๆ เป็นต้น บิต PC4-PC7 เป็นการส่งค่าให้กับ U3 GAL 16V8 ซึ่งทำหน้าที่เป็นวงจร ดีโค๊ดเดอร์ ชนิดเข้า 3 ออก 7 การ ส่งค่าจาก Port C ไปยัง U3 เพื่อติดต่อกับ วงจรต่างๆ บนบอร์ด ดังแสดงในตาราง  จากตารางเมื่อให้ PC4-PC6 เป็น 0 จะไม่มีการส่งค่าใด ๆ และถ้าให้ PC4-PC6 เป็น 0 0 1 ตามลำดับเอาท์พุทของ U3 จะส่งค่า 1 ไปยัง U4 ซึ่งต่อกับ CLK ทำให้ U4 พร้อมที่จะรับข้อมูล การควบคุม Port B การควบคุม Port B ให้เป็นอินพุท และ เอ้าพุท ขึ้นอยู่กับ DipSwitch 8 (S1) บิทที่ 8 ซึ่งจะไปควบคุมขา DIR ของ IC 74LS245 (U2) หากเลื่อน บิตที่ 8 เป็น "1" U2 ทำหน้าที่นำข้อมูล จาก Port B ออกไปใช้งาน (Port B = OUT) และเมื่อบิตที่ 8 เป็น "0" U2 ทำหน้าที่นำข้อมูลจากวงจรต่างๆ ที่ต่อกับ U2 นี้ส่งเข้า Port B (PortB=IN) การปรับแต่งเพื่อใช้งาน การใช้งานของบอร์ด INTERFACE 12 SET TO 8255 & MCS-51 นี้ต้องทำการปรับแต่ง Dip Switch S1 และ S2 ขนาด 8 บิต และ 4 บิต ก่อนทุกครั้ง  จากรูป เมื่อต้องการควบคุมการทำงานของ Port A และ Port B ซึ่งจะเป็นการส่งค่าให้กับวงจรต่างๆ บนบอร์ด ต้องเลื่อน S1 ในตำแหน่ง OFF ซึ่ง Port A จะมีด้วยกัน 4 ชุดคือ PA1/4,2/4,3/4, และ 4/4 ต้องการให้ชุดไหนทำงานก็ เลื่อนสวิทช์ S1 ใน ตำแหน่ง OFF  การต่อ Output ไปยังอุปกรณ์ต่างๆ บนบอร์ด นั้นใข้สายแพร์ ขนาด 10 pin เสียบต่อไปยัง อุปกรณ์ต่างๆ ที่ต้องการ แต่ต้องดูว่าวงจรของอุปกรณ์นั้นเป็น Input หรือ Output  วงจรบนบอร์ด Inteerface 12 set to 8255 7& MCS-51 1. วงจร 7 Segment 2. วงจร LED 3. วงจร DAC 4. วงจร KEYPAD 5. วงจร DC MORTOR 6. วงจร SPEED SENSOR 7. วงจร STEPPING MORTOR 8. วงจร DOTMATRIX DISPLAY 9. วงจร DIPSWITCH 8 10. วงจร BUZZEER 11. วงจร ADC 12. วงจร LCD 13. วงจร MAIN CONTROL |
