16 led chaser

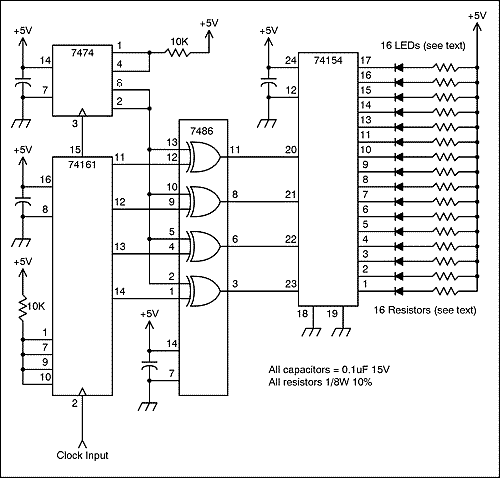

วงจรนี้เป็นวงจรการแสดง LED 16 ดวงให้เป็นไฟวิ่งโดยที่ LED จะทำการวิ่งจาก ล่างขึ้นบนทีละดวง เมื่อครบทั้ง 16 ดวงแล้วต่อมาก๊จะวิ่งจากบนลงล่างทีละดวง ทำเช่นนี้ไปเรื่อยๆ โดยที่การวิ่งของ LED แต่ละครั้งนั้นจะต้องใช้ clock ทางด้าน input เข้ามา ซึ่งสว่นนี้เราก๊สามารถใช้วงจรกำเนิด clock ทั่วๆไปเช่น จาก IC555 เป็นตัวกำเนิด clock ก๊ได้
สำหรับการใช้ LED ที่มีแสงต่างกันก๊จำเป็นต้องไช้ R ไห้มีค่าเหมาะสมด้วยเพื่อทำการdropกระแสไห้เป็นตามต้องการคือ สีแดงใช้ 390 ohm,สีเขียวใช้ 270 ohm,สีเหลืองใช้ 330 ohm
