เครื่องเช็คคริสตอล

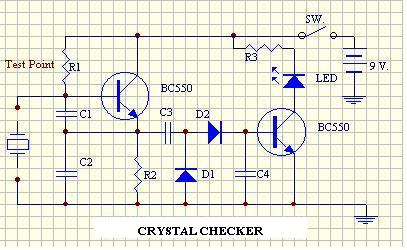

วงจรเช็คคริสตอลว่า ดี หรือ เสีย เพียงแค่นำตัวคริสตอลนั้นมาต่อเข้าเพื่อทดสอบ แล้วเปิดสวิชต์เครื่อง หาก LED นั้นสว่างก็แสดงว่า คริสตอลนั้นใช้งานได้
วงจรนี้ใช้ตรวจคริสตอลที่มีความถี่ตั้งแต่ 100 KHz-30 MHz
การทำงานของวงจร คริสตอลที่นำมาตรวจ จะทำงานร่วมกับทรานซิสเตอร์เป็นวงจรออสซิลเลเตอร์ กำเนิดความถี่ตามค่าของคริสตอล ถ้าคริสตอลดี วงจรจะสามารถกำเนิดความถี่ได้
และจะมีเอ๊าพุทจากขาอิมิตเตอร์ป้อนเข้าสู่วงจรเร็คติฟาร์แบบ 2 เท่าแล้วป้อนเข้าสู่ทรานซิสเตอร์ตัวที่สอง ขับให้ LED ติดสว่าง
อุปกรณ์ต่างๆ
R1 27K
R2 1K
R3 560 Ohm
C1,C3 001/50
C2 100pF
C4 004/50
TR1-2 BC550
LED
battery 9 v.
