เครื่องหรี่ไฟ
การควบคุมความสว่างของหลอดไฟ คือการควบคุมกระแสเฉลี่ยที่ไหลผ่านไตรแอค โดยไตรแอคจะเริ่มนำกระแสที่แตกต่างกัน
เนื่องจากไตรแอคจะทำงานได้ต่อเมื่อมีทริกเกอร์พลัลส์เข้ามาที่ขาเกท และหยุดนำกระแสเมื่อ มีแรงดันตกคร่อมตัวมันลงมาต่ำเป็นศูนย์โวลต์
การควบคุมความห่างของทริกเกอร์พลัลส์จะเป็นการเปลี่ยนมุม หรือจุดเริ่มต้นการทำงานของไตรแอค

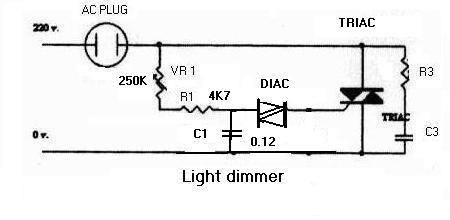

จากรูป C1จะถูกประจุ จนแรงดันถึงประมาณ 35 โวลต์ D1 เป็นไดแอค จะเริ่มนำกระแสได้ จะไปกระตุ้นตัวไตรแอคนำกระแส
ซึ่งผ่านหลอดไฟ โดยไตรแอคจะนำกระแสได้มากช้าหรือเร็วนั้นขึ้นอยู่กับแรงดันที่ตกคร่อม C1 ถึงระดับที่ไดแอคจะทำงานได้หรือยัง แรงดัน
ที่ตกคร่อมตัวประจุก็จะขึ้นอยู่กับ R1+R2 หากมีค่าสูงแล้ว C1 ก็จะประจุช้า หรือจะเปรียบก็ คือ หลอดไฟจะหรี่ การปรับ VR ก็คือ การปรับความ
สว่างมากน้อยนั่นเอง
