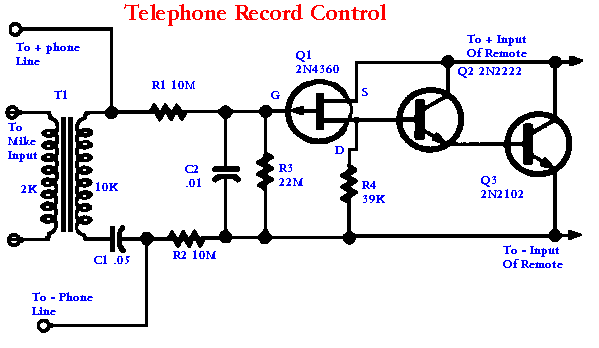

Telephone Record Control
การทำงานของวงจร
เมื่อขณะที่ยังไม่มีสัญญาณโทรศัพท์เข้ามาหรือมีมาแล้วแต้ผู้ใช้งานยังไม่ได้ยกหูโทรศัพท์ ซึ่งจะมีสัญญาณ 48 V DC เข้ามา ซึ่งจะทำไห้ FET(Q1) อยู่ในสภาวะ off ซึ่งก็จะทำไห้ transistor Q1 และ Q2 อยู่ในสภาวะ off เช่นเดียวกัน ซึ่งสภาวะนี้ก็คือจะยังไม่มี สัญญาณ remote ไปส่งไห้ tape recorder ทำงาน
และเมื่อ โทรศัพท์ถูกยกขึ้นมาแล้วจะทำไห้มีสัญญาณขนาด 10 volts DC ตกคร่อม telephone line จะมีผลทำไห้ FET เกิดการนำ กระแส ขึ้นมา ส่งผลไห้ transistor Q1 และ Q2 เกิดการนำกระแส และมีสัญญาณ remote ไปยัง Tape recorder เพื่อทำการบันทึกสัญญาณการ สนทนาของทั้ง 2 ฝ่ายได้
เมื่อฝ่ายหนึ่งฝ่ายไดวางสายก็จะทำไห้เกิดแรงดันขนาด 48 volts ตกคร่อม telephone line ซึ่งก็จะทำไห้ FET off และ transistor Q1 และ Q2 off ทำไห้ไม่มีสัญญาณ remote ไปยัง Tape recorder ทำไห้หยุดการบันทึก
