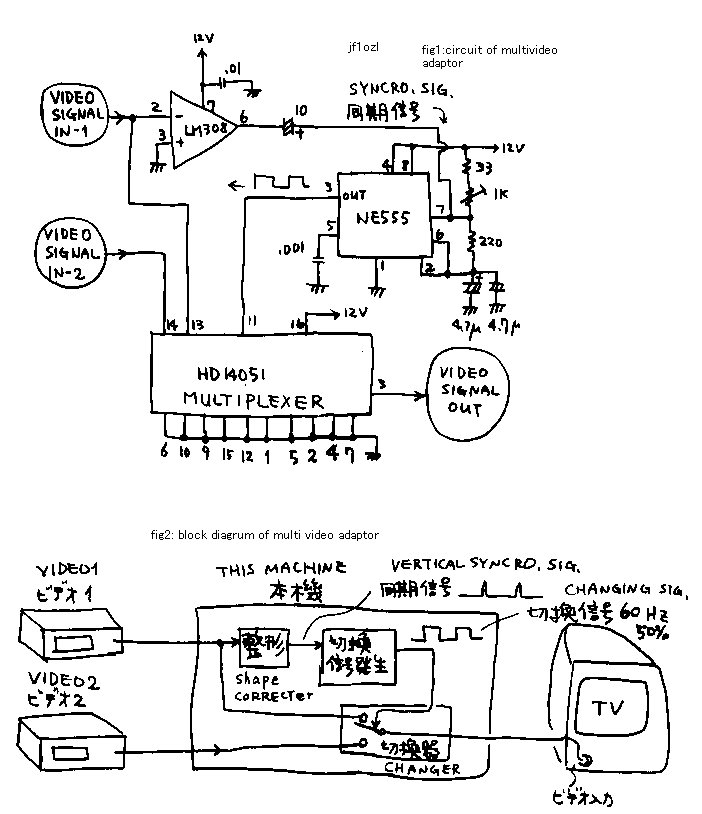

วงจรนี้จะทำหน้าที่รวมสัญญาณวีดีโอสองช่องสัญญาณให้สามารถแสดงบนจอมอนิเตอร์หรือTVใด้ ในการทำงานของวงจรใช้ HD14051ซึ่งทำงานเป็น mutiplexer โดยรับสัญญาณจากจุดต่อ CH1และCH2 ทำการ mutiplex และส่งสัญญาณที่ได้ออกไปยังจุดต่อ output สัญญาณที่ใช้ควบคุมการ mutiplex จะได้จากสัญญาณ sync ของ CH2 จะถูกนำมาขยายให้ อยู่ในรูป square wave โดยใช้ OP-Amp จากนั้นจะส่งสัญญาณที่ได้ไปยังวงจรกำเนิดความถี่โดย ใช้ IC NE555 เป็นวงจรกำเนิดสัญญาณ ซึ่งสัญญาณที่ได้จะนำไปใช้ควบคุมการ mutiplex
